Одноголовное гидравлическое вытягивающее устройство для изгиба вытяжных труб
  • Одноголовное гидравлическое вытягивающее устройство для изгиба вытяжных труб
Одноголовное гидравлическое вытягивающее устройство для изгиба вытяжных труб

Одноголовное гидравлическое вытягивающее устройство для изгиба вытяжных труб

Фирменное наименование Hoston
Номер модели DW-25CNC-3A
Детали продукта
Максимальная пропускная способность труб:
250,4 мм
Максимальная толщина стенки трубы:
1.5 мм
Диапазон радиуса центральной линии CLR:
18-150 мм
Макс. Угол изгиба:
190°
Макс. Рабочее расстояние мандрала:
2000 мм
Выделить:

гидравлический вытягиватель выхлопных труб

,

оборудование для сгибания труб с помощью ЦНС

,

гибочная машина трубки cnc

Условия оплаты & доставки
Количество мин заказа
1
Поставка способности
100
Характер продукции

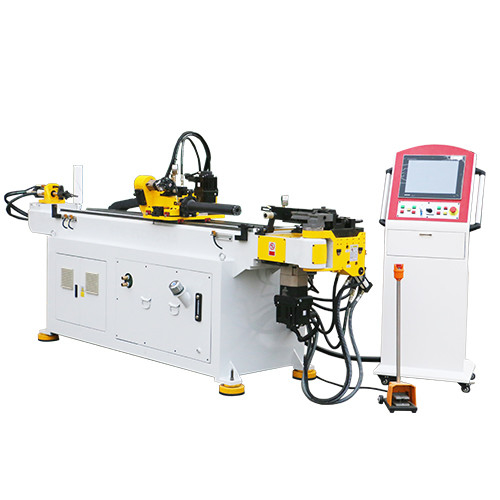

Одноголовая гидравлическая CNC-машина для изгиба труб DW-25CNC-3A



  1. 3 оси сервомотор, управляемый с помощью одноуровневого инструмента
  2. Сверхбыстрое изгибание с высокой точностью, хорошее повторение изгиба
  3. Применяется для автомобильных двигателей, тормозных и топливных труб, кондиционеров, теплообменников, химической инженерии и т.д.
Модель
DW-25CNC-3A
Гидрогидравлический сгиб
DW-25CNC-5A
Гидрогидравлический сгиб
Максимальная пропускная способность 250,4 мм 250,4 мм
Максимальная толщина стенки трубы 1.5 мм 1.5 мм
Диапазон радиуса центральной линии CLR 18-150 мм 18-150 мм
Макс. Угол изгиба 190° 190°
Максимальное рабочее расстояние мандрила 2000 мм 2000 мм
Скорость обработки Скорость питания труб 850 мм/сек 850 мм/сек
Скорость ротации труб 360°/сек 360°/сек
Скорость изгиба труб 120°/сек 120°/сек
Повторяемость Точность питания труб ± 0,01 мм ± 0,01 мм
Точность ротации труб ± 0,01° ± 0,01°
Точность изгиба труб ± 0,01° ± 0,01°
Общая мощность двигателя 9.0kw 11 кВт
Общая масса 1200 кг 1500 кг


Гибридная CNC-машина для изгиба труб

Работа с ПЛК
1.Татч-экран, работа с компьютером с ЧПУ, может хранить 200 групповых памяти;

2На экране отображается сообщение об ошибке, которое помогает оператору немедленно очистить его.

Настраиваемые формы
1. Специализированная форма может быть использована для различных трубных фитингов;
2Некоторые слои матриц могут быть наложены, чтобы достичь различных радиусов изгиба на одной трубе.

Цилиндр с тяговым маслом для ядра
1. Угол подачи и вращения контролируется серво, а локоть контролируется масляным цилиндром;
2 с функцией медленного изгиба, медленного тягания ядра



 Одноголовное гидравлическое вытягивающее устройство для изгиба вытяжных труб 0
Одноголовное гидравлическое вытягивающее устройство для изгиба вытяжных труб 1

Бирки:

гидравлический вытягиватель выхлопных труб,

оборудование для сгибания труб с помощью ЦНС,

гибочная машина трубки cnc
